Конструкция и классификация шин

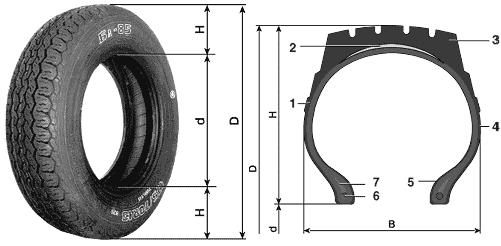

Конструктивные элементы и основные размеры шин
D - наружний диаметр; H - высота профиля шины; B - ширина профиля шины; d - посадочный диаметр обода колеса (шины); 1 - каркас; 2 - брекер; 3 - протектор; 4 - боковина; 5 - борт; 6 - бортовая проволока; 7 - наполнительный шнур.
Каркас - главный силовой элемент шины (покрышки), который придает ей прочность и гибкость. Представляет собой один или несколько слоев обрезиненного корда.
Брекер - подушечный слой (пояс), представляет собой резинотканевую или металлокордную прослойку по всей окружности между каркасом и протектором. Брекер состоит из двух и более слоев обрезиненного корда.
Протектор - "беговая" часть шины (покрышки), непосредственно контактирующая с дорогой. Представляет собой толстый слой специальной износостойкой резины, состоящий из сплошной полосы (закрывающей брекер) и рельефной наружной части, которая и называется собственно протектором. Рисунок рельефной части определяет приспособленность шины в различных дорожных условиях.
Боковина - тонкий эластичный слой резины толщиной 1.5-3.0 мм на боковых стенках каркаса. Защищает каркас от механических повреждений, проникновения влаги. На боковину наносят наружную маркировку шины.
Борт - жесткая посадочная часть покрышки для фиксации шины на ободе колеса. Состоит из слоя корда каркаса, завернутого вокруг проволочного кольца, и твердого наполнительного резинового шнура. Борта придают шине не растягивающуюся конструкцию и необходимую структурную жесткость при номинальном внутреннем давлении воздуха.
Шины различаются по конструкции: диагональные, радиальные.
